Corraterie

Programme :

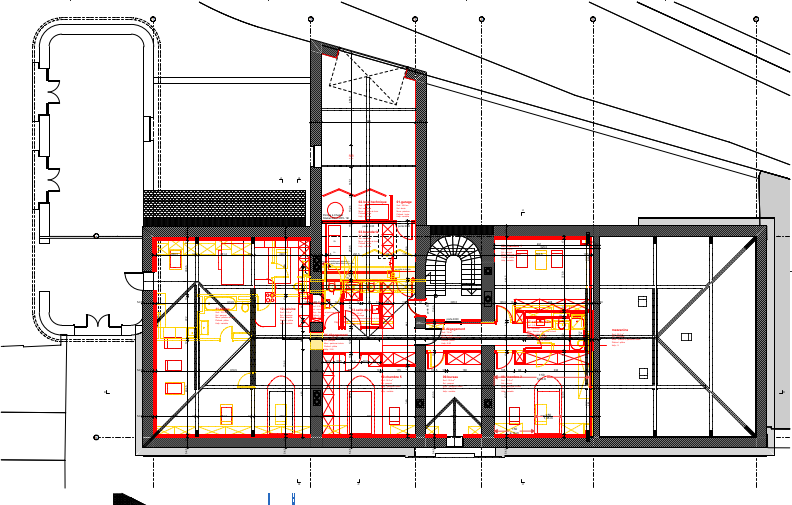

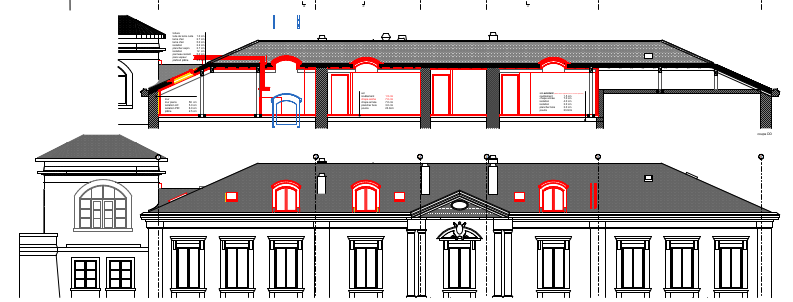

Le projet de la rue de la Corraterie porte sur la transformation d’un appartement situé au deuxième étage d’un immeuble historique de deux étages. Il comprend notamment :
• L’expertise et l’analyse statique de la structure existante en vue de la transformation d’un appartement ;
• Le renforcement du plancher existant par la création d’une dalle mixte bois-béton ;
• Le renforcement des tirants métalliques existants ;
• La création d’une ouverture dans un mur en moellons.

Concept structural :

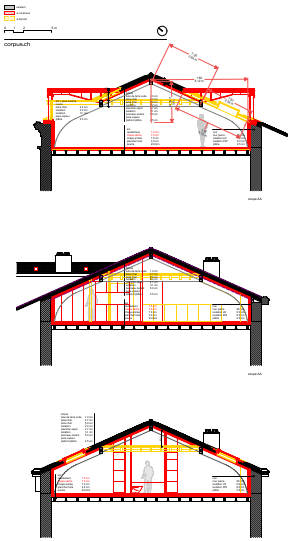

Le plancher existant était constitué de pannes en bois reposant sur une poutre principale. Celle-ci était soutenue en son centre par un tirant en bois, permettant de reporter les charges sur la charpente métallique existante. Le renforcement du plancher a été réalisé par la création d’une dalle mixte bois-béton, selon
plusieurs étapes. Dans un premier temps, la charpente en bois a été renforcée par moisage des éléments existants, ainsi que par le renforcement des deux
éléments centraux assurant la fonction de tirants. L’assemblage entre la poutre principale et le poteau a également été renforcé au moyen d’une liaison métallique. Dans un deuxième temps, un système de suspentes métalliques a été fixé à la charpente existante afin de réaliser un coffrage suspendu,
permettant le bétonnage sans recourir à un étayage traditionnel depuis les niveaux inférieurs.

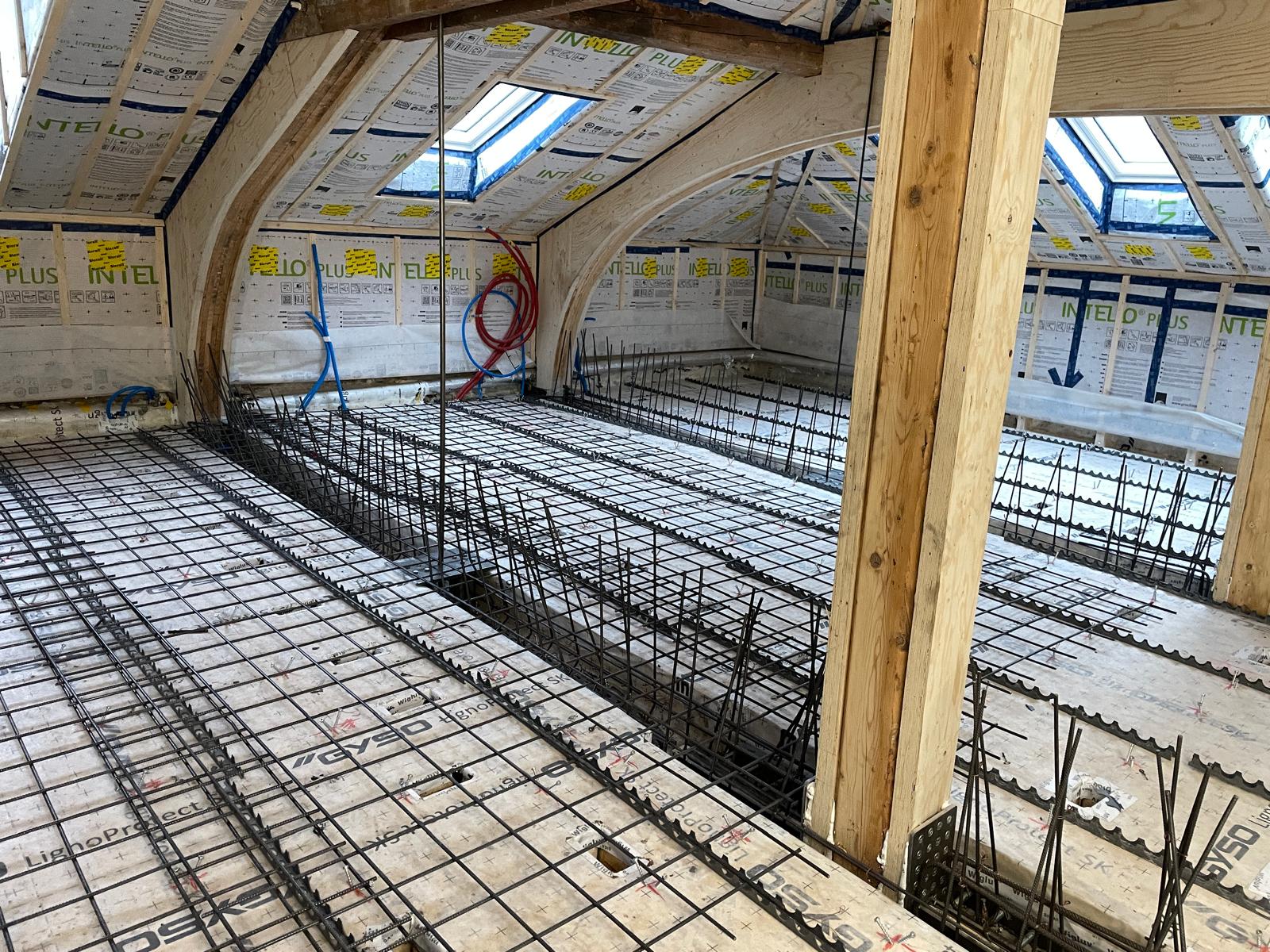

Dans un troisième temps, le plancher existant a été renforcé par l’ajout de poutres en bois de hauteurs variables, permettant de corriger les différences de niveau et d’obtenir une surface plane. Des vis-connecteurs ont été mises en œ uvre afin d’assurer la liaison entre les éléments en bois existants, les nouvelles poutres et la future dalle en béton, garantissant ainsi le fonctionnement mixte bois-béton. La création de l’ouverture dans le mur en moellons a nécessité la mise en place d’un étayage provisoire, suivie d’une déconstruction progressive de la maçonnerie. Un système de renforcement de type Stahlton a ensuite été mis
en œ uvre afin d’assurer la reprise des charges au droit de l’ouverture.

Enjeux du projet :

Le chantier se déroule au deuxième étage d’un immeuble historique habité, dans un contexte présentant des contraintes d’accès et d’intervention importantes. Le planning serré et l’impossibilité de mettre en place un étayage traditionnel depuis les niveaux inférieurs ont nécessité le développement d’un système de coffrage suspendu, repris directement par la charpente en bois existante. Cette solution a permis de réaliser le renforcement du plancher tout en limitant les interventions dans les niveaux inférieurs et en tenant compte des contraintes liées au maintien de l’occupation du bâtiment.
